Installatie outlet verbindingssystemen — definitie: De installatie van outlet verbindingssystemen omvat de stapsgewijze mechanische montage, aarding, afdichtingscontrole en inbedrijfstelling van koppelingscomponenten conform ATEX 2014/34/EU, PED 2014/68/EU en GMP Annex 15, inclusief IQ/OQ-documentatie.

Een foutieve installatie van een outlet verbinding leidt tot stofemissie, productcontaminatie of — in ATEX-zones — explosierisico. De stapsgewijze aanpak is dan ook geen formaliteit maar een veiligheids- en kwaliteitseis die bij FAT, SAT en IQ/OQ wordt geverifieerd.

Hecht Technology biedt installatieondersteuning voor outlet verbindingssystemen op locatie, inclusief aardingscontrole (NEN-EN 60079-32), koppelingstorquecontrole, lektest en volledige IQ/OQ-documentatie conform GAMP 5. Ons serviceteam werkt conform GMP Annex 15 en ISO 9001.

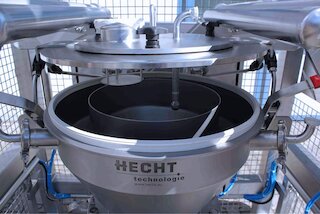

Stapsgewijze handleiding installatie outlet verbindingssystemen

Voor productiemanagers, QA-specialisten en innovatiemanagers in de farmaceutische en industriële sector biedt een betrouwbare installatie van outlet verbindingssystemen directe meerwaarde: minder productverliezen, hogere veiligheid en snellere validatie. In deze handleiding beschrijven we een praktisch, compliancegericht stappenplan, aandachtspunten voor kwalificatie en voorbeelden uit de praktijk zodat u een geïnformeerde keuze kunt maken namens uw productie- of kwaliteitsteam.

Probleemstelling: waarom correcte installatie cruciaal is

Fouten bij het installeren van outlet verbindingssystemen leiden tot contaminatierisico’s, lekkages en productstilstand. Dit raakt zowel de betrouwbaarheid van processsen als de naleving van GMP-vereisten. Besluitvormers moeten daarom niet alleen naar aanschafkosten kijken, maar naar de volledige levenscyclus: installatie, validatie, onderhoud en documentatie.

Oplossing: een gestructureerde, compliant installatieaanpak

Hecht Technology levert niet alleen hoogwaardige outlet verbindingssystemen, maar ondersteunt ook met een stapsgewijze aanpak voor installatie en kwalificatie. Deze aanpak omvat voorbereiding, fysieke installatie, mechanische en steriele checks, functionele tests en formele kwalificatie (IQ/OQ/PQ).

Belangrijke uitgangspunten

• Werk volgens uw interne SOP’s en GMP-richtlijnen.
• Gebruik enkel getraind personeel of inzet van Hecht Technology-gecertificeerde monteurs.
• Documenteer elke stap voor auditeerbaarheid.

Stap-voor-stap installatie van outlet verbindingssystemen

1. Voorbereiding
   • Controleer materialiteitscertificaten en traceerbaarheid van alle componenten.
   • Plan een cleanroom- of gecontroleerde omgeving en verkrijg benodigde permits.
   • Zorg voor gereedschap en testapparatuur (lekkagetesters, torque -wrench, vacuümmeter).
2. Inspectie bij ontvangst Controleer pakketten op schade en bevestig onderdeelnummer met aanschaforders. Noteer serienummers en bewaar certificaten als onderdeel van de installatie-dossier.
3. Mechanische montage Monteer outlet verbindingssystemen volgens de specificaties: pas draaimomenten toe zoals door leverancier voorgeschreven en gebruik schone, niet-pluizende handschoenen.
4. Functionele tests Voer druk- en lekkagetests uit. Voor aseptische toepassingen voert u sterilisatie-compatibiliteitstests (bv. autoclave of chemische steriliteit) uit voordat u het systeem in productie neemt.
5. IQ/OQ Documenteer installatie (IQ) en voer operationele tests uit (OQ): flowmetingen, connectorintegriteit en sensorsignalering. Leg acceptatiecriteria vast en verzamel bewijsstukken in testrapporten.
6. PQ en go-live Valideer het systeem onder product omstandigheden (PQ). Pas zo nodig processparameters aan en bevestig dat het systeem voldoet aan kwaliteits- en veiligheidseisen voordat u in productie gaat.

Aandachtspunten voor GMP, veiligheid en onderhoud

• Bewaar traceerbaarheid en testresultaten in uw Quality Management System.
• Plan periodiek onderhoud en kalibratie van aansluitingen en dichtingen om onverwachte uitval te voorkomen.
• Train operators op correcte aansluiting en noodprocedures bij lekkage.

Voordelen van een professionele installatie door Hecht Technology

• Bewezen reductie van downtime: minder product stilstand door juiste montage en testprocedures.
• Verbeterde compliance: volledige IQ/OQ/PQ-documentatie volgens farmaceutische standaarden.
• Hogere processveiligheid door geoptimaliseerde connectorintegriteit en materiaalkeuze.

‘Na de installatie zagen we direct een daling van niet-conforme batches en een snellere validatiefase. Hecht leverde niet alleen het systeem, maar ook het process-KD’ — QA-manager, BioPharm Netherlands.

Case: succesvolle implementatie in aseptische productie

Een middelgrote farmaceutische producent verving verouderde aansluitingen door Hecht outlet verbindingssystemen. Met de stapsgewijze installatie en support door Hecht werden IQ/OQ binnen twee weken afgerond en de PQ binnen één productiecyclus. Resultaat: 18% minder product verlies en snellere batchrelease.

Toepassing in verschillende industrieën

Hoewel veel voorbeelden uit de farma komen, zijn outlet verbindingssystemen ook waardevol voor voedingsmiddelen, biotechnologie en algemene processindustrie. Het principe van correcte installatie en valideerbare documentatie blijft hetzelfde, alleen de specificaties en sterilisatie-eisen verschillen per sector.

Toekomstvisie: digitalisering en predictive maintenance

Hecht Technology investeert in slimme sensoren en connectiviteit zodat outlet verbindingssystemen toekomstige onderhoudsbehoeften voorspelbaar maken. Predictive maintenance vermindert onverwachte storingen en optimaliseert vervangingscycli, wat leidt tot lagere TCO (total cost of ownership).

‘Door sensor geïntegreerde aansluitingen weten we binnen 48 uur van een afwijking en kunnen we preventief handelen — dat verandert de manier waarop we onderhoud plannen.’ — R&D-directeur, Hecht Technology.

Checklist voor uw projectteam

• Heeft uw team toegang tot certificaten en materiaalgegevens?
• Is er een training gepland voor operators en monteurs?
• Zijn IQ/OQ/PQ-criteria vastgesteld en beschikbaar in het QMS?
• Is er een plan voor periodiek onderhoud en voorraad van kritische O-ringen/dichtingen?

Conclusie

Een correcte installatie van outlet verbindingssystemen is essentieel voor veilige, efficiënte en conforme productie in farmaceutische en industriële omgevingen. Met een gestructureerde aanpak — zoals Hecht Technology die biedt — minimaliseert u risico’s, verkort u validatiefasen en verlaagt u operationele kosten op de lange termijn.

Praktische aanbeveling

Neem contact op met Hecht Technology voor een installatie-audit en een voorstel op maat inclusief IQ/OQ-documentatie en optionele training voor uw monteurs. Dit voorkomt veel voorkomende fouten en zorgt voor snelle, auditeerbare ingebruikname.

TL;DR

• Een juiste installatie van outlet verbindingssystemen voorkomt contaminatie, lekkage en product stilstand.
• Volg een gestructureerd stappenplan: voorbereiding, montage, functionele tests, IQ/OQ en PQ.
• Documentatie en training zijn cruciaal voor GMP-naleving en auditeerbaarheid.
• Hecht Technology biedt zowel systemen als ondersteuning bij installatie en validatie.

Voor vragen of een projectvoorstel kunt u contact opnemen met Hecht Technology. Ons team helpt bij planning, uitvoering en documentatie om uw implementatie veilig en compliant te maken.

Veelgestelde vragen over installatie van outlet verbindingssystemen

Welke volgorde moet worden aangehouden bij de installatie van een outlet verbindingssysteem?

De installatievolgorde is: (1) mechanische montage en uitlijning, (2) aardingscontrole conform NEN-EN 60079-32 bij ATEX-toepassingen, (3) afdichtingsdruktest (leak test), (4) actuator-kalibratie bij geautomatiseerde systemen, (5) IQ-documentatie inclusief materiaalcertificaten EN 10204 3.1, (6) FAT/SAT-goedkeuring conform GMP Annex 15.

Wat zijn de GMP-vereisten voor inbedrijfstelling van outlet verbindingen in farmaceutische productie?

Conform GMP Annex 15 (2015) en GAMP 5 omvat de inbedrijfstelling een IQ (Installation Qualification), OQ (Operational Qualification) en PQ (Performance Qualification). Documentatie bevat: tekeningen as-built, materiaalcertificaten, torquewaarden, lektestresultaten en kalibratierapport actuatoren. FDA 21 CFR Part 11 is van toepassing op digitale logboeken.

Hoe wordt een ATEX-gecertificeerd outlet verbindingssysteem correct geaard?

Aarding conform NEN-EN 60079-32 vereist een aardweerstand van maximaal 10⁶ Ω gemeten tussen alle geleidende componenten en aardpunt. Bij split butterfly valves met PTFE-afdichtingen moeten geleidende bypass-verbindingen worden aangebracht. Dit wordt gedocumenteerd in het ATEX-installatiedossier en geverifieerd bij elke IQ.
