Wat is een CIP-systeem en hoe werkt het? Definitie, fases, normen 2026
Een CIP-systeem (Cleaning in Place) reinigt productie-installaties zonder demontage, via geautomatiseerde circulatie van water en reinigingsmiddelen op 60-85°C, in 5 fases (voorspoel-alkalisch-spoel-zuur-desinfectie). Standaard cyclus duurt 30-90 minuten. Verplicht voor GMP-pharma (EU Annex 1), EHEDG-food en FDA 21 CFR Part 117. HECHT integreert CIP in PCC, EWI en FDS containment-systemen.
TL;DR / Kernpunten
- 5 fases: voorspoel → alkalisch (NaOH 1-2%) → spoel → zuur (HNO₃ 0,5-1%) → desinfectie
- Temperaturen: 60-85°C werktemperatuur, max 95°C steriel
- Cyclus-tijd: 30-90 minuten standaard
- Compliance: GMP EU Annex 1 + EHEDG + FDA 21 CFR 117
- Hecht-integratie: CIP-aansluitingen op PCC, EWI, FDS standaard
Wat is CIP precies?
CIP staat voor Cleaning in Place: een geautomatiseerde reinigingsmethode waarbij leidingen, tanks en apparatuur worden gereinigd zonder demontage. Reinigingsmiddelen circuleren via pompen door het complete proces-systeem. Voor poederverwerking is CIP cruciaal omdat residuen tussen batches kruisbesmetting kunnen veroorzaken.
Hoe werkt een CIP-systeem? De 5 fases
Fase 1: Voorspoel (5-10 min)
Lauw water (~30°C) verwijdert losliggende producten. Spoelvloeistof gaat naar drain.
Fase 2: Alkalisch reinigen (15-25 min)
NaOH-oplossing 1-2% bij 60-85°C verwijdert vetten, eiwitten en organische residuen.
Fase 3: Tussenspoel (5-10 min)
Demi-water spoelt alkalische resten weg.
Fase 4: Zuurspoel (10-15 min)
HNO₃ of fosforzuur 0,5-1% bij 60-85°C verwijdert minerale residuen, kalkaanslag.
Fase 5: Desinfectie + final rinse (5-15 min)
Hete water (>85°C) of stoom (SIP) doodt micro-organismen. Final rinse met demi- of WFI-water voor pharma.
Totale cyclustijd: 30-90 minuten afhankelijk van vervuilingsgraad en compliance-eisen.
Compliance per industrie
| Industrie | Norm | Eis |
|---|---|---|
| Farmacie | GMP EU Annex 1 + WFI | Cleaning validation per 3 batches |
| Pharma US-export | FDA 21 CFR 211 + Part 117 | TOC-meting < 10 ppb |
| Food | EHEDG Doc. 8 + FSSC 22000 | ATP-test < 10 RLU |
| Chemie | ISO 9001 + GMP-cosmetica | Conductiviteit < 5 µS/cm |
| Batterij | GB/T 19077 + ISO 14644 | Particle count na CIP |
Hecht's CIP-integratie
Alle Hecht-containment-systemen worden geleverd met CIP-aansluitingen standaard:

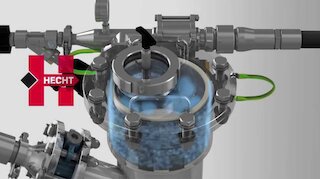

- ProClean Conveyor (PCC) — automatische CIP tussen batches via geïntegreerde sproeikoppen
- EWI Endless Liner — CIP voor de mengkamer, endless liner voor product-zijde
- FDS Filling-Discharge — CIP-cyclus voor inwendige FIBC-handling
- LBK-EC kwastsysteem — CIP geïntegreerd in mengkamer
Bekijk Hecht's containment-systemen voor poederhandling en pneumatische transportsystemen.
CIP-installatie: wat heb je nodig?
- CIP-skid met centrifugaalpomp (1-50 m³/h)
- 3 voorraadtanks: alkalisch, zuur, water
- Verwarmer (stoom of elektrisch tot 95°C)
- Conductiviteit-, pH-, temperatuur- en flow-sensoren
- PLC-aansturing (gevalideerd voor GMP via GAMP 5)
- TOC-meter voor pharma-cleaning-validatie
Voor farmaceutische installaties levert HECHT CIP-skids gevalideerd volgens IQ/OQ/PQ-protocol.
Praktijkcase: CIP voor multi-product API-lijn
Een CDMO produceerde 6 verschillende API's op één productielijn, met OEB 3-4 cross-contamination-risico's. HECHT integreerde een 5-fase CIP in de bestaande PCC met TOC-meting. Cleaning validation 3 batches per product. Resultaat: 0 cross-contamination incidents in 18 maanden, batchwisseltijd verlaagd van 8 uur naar 2,5 uur.
Veelgestelde vragen
Wat betekent CIP?
CIP staat voor Cleaning in Place — reinigen ter plekke. In het Nederlands "in-situ-reiniging". Geautomatiseerde reinigingsmethode waarbij apparatuur niet gedemonteerd hoeft te worden.
Wat is een CIP-installatie?
Een CIP-installatie is de complete uitrusting voor in-situ-reiniging: skid met pompen + verwarmer + voorraadtanks (alkalisch, zuur, water), sensoren, PLC-aansturing en TOC-meter voor validatie.
Wat is CIP-reiniging?
CIP-reiniging is een geautomatiseerd 5-fasenproces: voorspoel → alkalisch → spoel → zuur → desinfectie. Reinigingsmiddelen circuleren bij 60-85°C door leidingen zonder demontage. Cyclustijd 30-90 minuten.
Wat is het verschil tussen CIP en COP?
CIP reinigt zonder demontage — gesloten systeem. COP (Cleaning out of Place) vraagt demontage en handmatige reiniging. CIP is sneller (30-90 min vs 4-8 uur), reproduceerbaarder en GMP-conformer.
Wat is SIP en hoe verschilt het van CIP?
SIP (Sterilization in Place) gebruikt stoom op 121-134°C voor 15-30 minuten om micro-organismen te doden. Volgt typisch op CIP-cyclus. CIP reinigt; SIP steriliseert.
Wat kost een CIP-systeem?
Standaard CIP-skid: €35.000-€85.000. GMP-validated CIP voor pharma: €120.000-€350.000. HECHT-integratie in bestaande containment: €25.000-€65.000.
Hoe lang duurt een CIP-cyclus?
Standaard 30-90 minuten afhankelijk van vervuilingsgraad, compliance-eis (pharma: 60-90 min; food: 30-50 min), apparatuur-volume, water-temperatuur en TOC-target.
Conclusie
CIP-systemen zijn de standaard voor reproduceerbare reiniging in pharma, food, chemie en batterij-industrie. HECHT integreert CIP standaard in elk containment-systeem. Bel 085 - 06 00 670 of mail info@hecht-technology.nl.
Auteur: Mark van Leeuwen, Sales Director Hecht Technology B.V.
